| 型號 | 簡要區別 |
| M106BWN-26 | 韋根26接口,5V供電 |
| M106BWN-34 | 韋根34接口,5V供電 |
| M106BWNL-26 | 韋根26接口,3.3V供電 |
| M106BWNL-34 | 韋根34接口,3.3V供電 |
>>產品描述

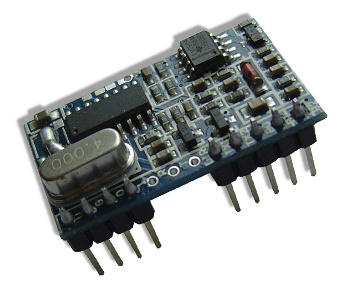

- M106BWNx非接觸ID卡射頻讀卡模塊采用125K射頻基站，為圓志公司新一代ID卡讀卡模塊
- 以韋根接口輸出ID卡卡號
- 超小尺寸，僅32.5X17.5mm (DIP26)
- 該讀卡模塊完全支持EM、TK及其125K兼容ID卡片的操作
- 自帶看門狗
- 韋根接口適用于韋根控制接收器，韋根26或34可選
- 目前廣泛應用于門禁考勤，汽車電子感應鎖配套，辦公商場/洗浴中心儲物箱的安全控制，各種防偽系統及生產過程控制
>>配套天線
| 型號 | 外形尺寸 | 讀卡距離（與卡片有關> |
| T106B | 60X80mm | 60~80mm |
|
T106C | 60X60mm | 60~80mm
|
| T106D | 45X32mm | 40~60mm
|
| T106H | 44X20mm
| 30~40mm |
| T106I | 外徑23.5mm 內徑20mm | 20~30mm
|
| T106J | 29X22mm | 20~30mm
|
| T106K | 外徑10mm內徑4.5mm厚3mm | 20~30mm |
>>主要技術指標
- 讀寫距離:20-100mm（與天線的尺寸有關，天線對應T106B/C/D/H/I/J型號）
- 通訊方式：UART接口
- 電源：5V或3.3V
- 讀卡電流：15 mA(DC5V下測試)
- 工作溫度：-10℃～+70℃
- 外形尺寸：32.5X17.5mm （DIP26），2.54管腳間距
>>型號間主要區別
| 型號 | 主要區別 | 支持卡片類型 |
| M106BWN-26 | 韋根26接口,5V供電 | EM4001,EM4100,TK4001,TK4100及其兼容卡 |
| M106BWN-34 | 韋根34接口,5V供電 | EM4001,EM4100,TK4001,TK4100及其兼容卡 |
| M106BWNL-26 | 韋根26接口,3.3V供電 | EM4001,EM4100,TK4001,TK4100及其兼容卡 |
| M106BWNL-34 | 韋根34接口,3.3V供電 | EM4001,EM4100,TK4001,TK4100及其兼容卡 |
>>相關資料下載
